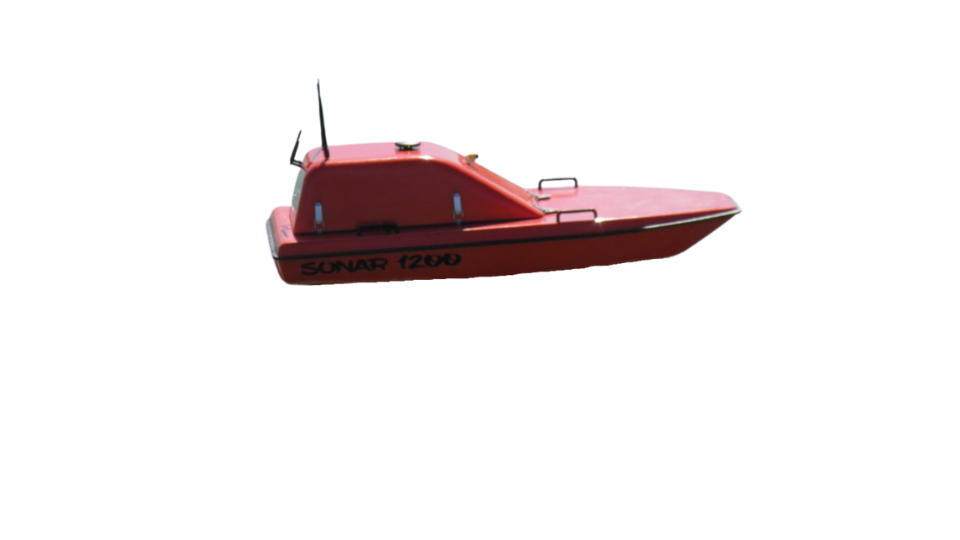

SONAR 1200



Caraterísticas

Con 120cm de eslora, 50cm de manga, 18cm de calado, 18Kg de peso, el Sonar 1200 está construido en fibras y materiales resistentes a la corrosión.

Propulsión

Cuenta con dos motor eléctricos de 24 voltios dc y una carga útil de 20kg. Velocidad máxima: 9 nudos Autonomía: 240 minutos.

Navegación

Control remoto : X7 433 Mhz
Alcance : 30 Km
Radio modem para telemetría de datos : Freewave 2,4 Ghz
Alcance telemetría datos: 20Km

Equipamiento

Autopiloto : Cube 2
Seguimiento señales satélite : GPS Ublox neo 8P – Gnss, Qzss, Glonas, Galileo, BeiDou

Aplicaciones
  • Barco para Cartografía batimétrica , permite realizar un mapa en 3D de los fondos marinos , embalses y humedales mediante ecosonda mono haz.
  • Escaneado del fondo subacuático y geo referenciado de la imágenes sobre mapa en tiempo real mediante ecosonda multi haz . Permite la búsqueda y localización de objetos sumergidos y marcado en el mapa.
Funcionamiento
  • La principal característica del equipo es su bajo peso y portabilidad por un solo operario.
  • Totalmente autónomo con ruta preestablecida en autopiloto de abordo mediante la estación base remota.
Sensores
  • Autopiloto : Cube 2
    Seguimiento de señales satélite : GPS Ublox neo 8P     Gnss,Qzss,Glonas, Galileo,BeiDou
  • Conexión al caster NTRIP para correcciones RTCM
  • Precisión RTK : H ( 10mm+1ppm ) V ( 20mm+1ppm)
  • Ecosonda Mono haz : Garmin Echomap 62 CV
  • Sensor Sonda : Garmin Gt20
  • Potencia : 500w RMS
  • 1º Frecuencia Batimétrica : 77/220 Khz
  • 2º Frecuencia Batimétrica : 455/800 Khz
  • Rango de medición : 0,5-700 Mts
  • Resolución : 3 cm
  • Ecosonda Multi haz : Chirp Digital 680D
  • Frecuencia : 680 Khz
  • Haz Horizontal : 0,5 º
  • Haz Vertical : 60 º
  • Rango : 1-100 mts
  • Resolución : 1 cm

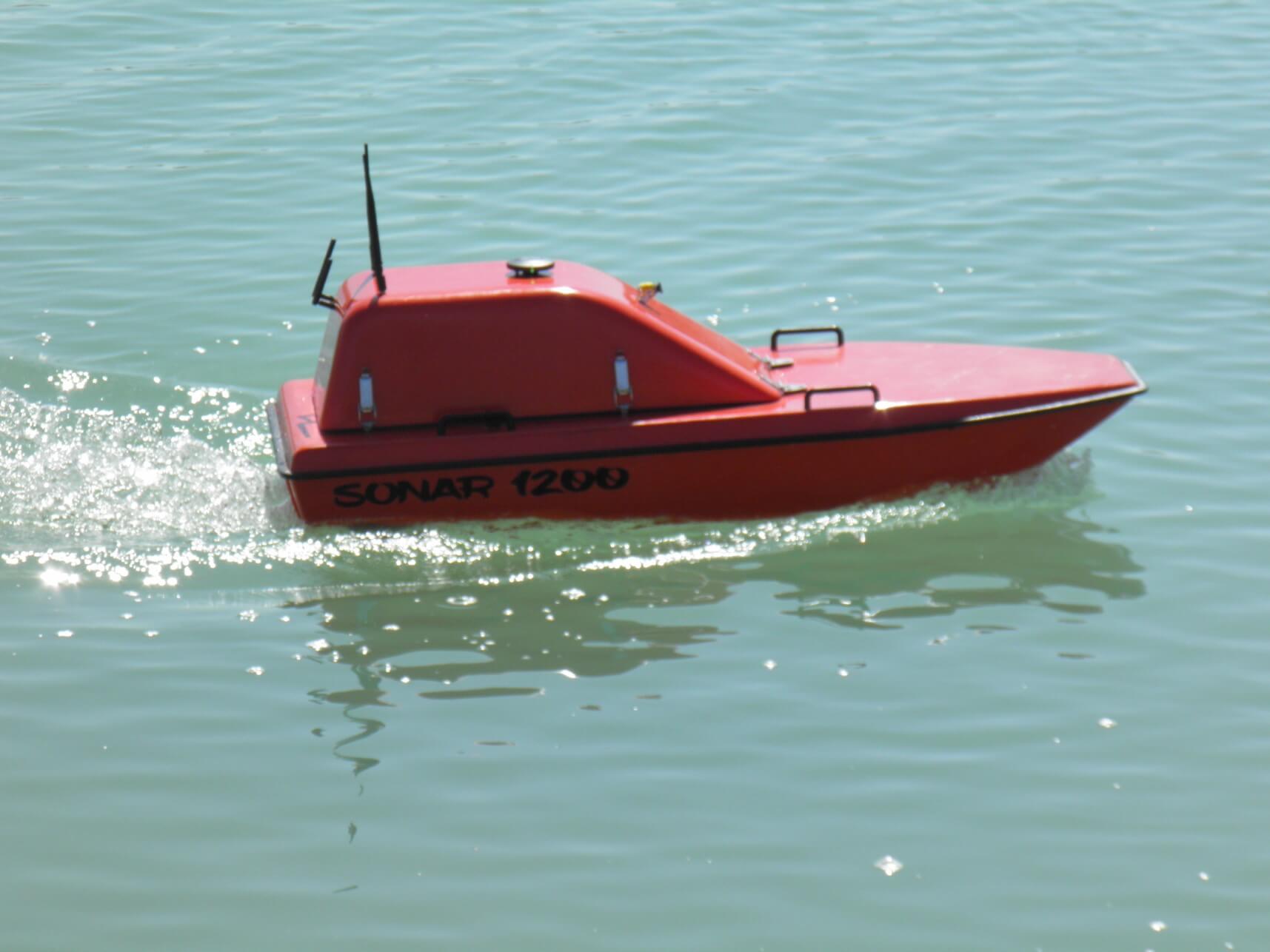

Galería del Sonar 1200

Descarga la ficha del Sonar 1200

  • Aumenta la seguridad del enlace 100%
  • Seguimiento Autónomo 100%

El Sonar 1200 está controlado por su estación base con un alcance remoto de 30Km y un alcance de telemetría de datos de 20 Km.
